预制直埋保温管道应力和作用力计算

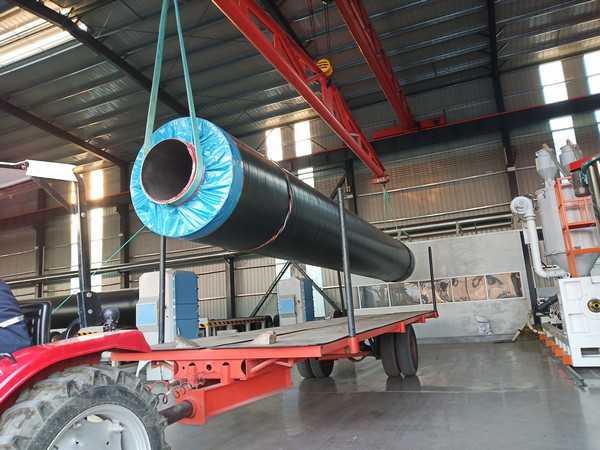

一、管道应力计算应采用应力分类法。管道由内压、持续外荷载引起的一次应力验算应采用弹性分析和极限分析；管道由热胀冷缩及其他位移受约束产生的二次应力和管件上的峰值应力应采用满足必要疲劳次数的许用应力范围进行验算。

二、管道应力计算时， 供热介质计算参数应按下列规定选取：

1、蒸汽管道计算压力和工作循环最高温度应取锅炉、汽轮机抽(排)汽口、减温减压装置排汽口的最大工作压力和温度。

2、热水管网供水、回水管道的计算压力均应取热源主循环泵或中继泵最高出口压力加上主循环泵或中继泵与管道最低点地形高差产生的静水压力，工作循环最高温度应取供热管网设计供水温度。

3、分布循环水泵式热水管网供水、回水管道的计算压力应取所有分布循环泵中最高出口的压力加上该循环泵与管道最低点地形高差产生的静水压力，工作循环最高温度应取供热管网设计供水温度。

4、凝结水管道计算压力应取用户凝结水泵最高出口压力加上地形高差产生的静水压力，工作循环最高温度应取用户凝结水

箱的最高水温。

5、管道 工作循环最低温度，全年运行的管道，地下敷设时宜取30°C，地上敷设时宜取15°C;只在供暖期运行的管道，地下敷设时宜取10°C，地上敷设时宜取5°C。

三、地上敷设、管沟敷设钢质管道的应力验算应符合本标准附录B的规定。

四、直埋敷设热水管道的热伸长量计算及应力验算应符合现行行业标准《城镇供热直埋热水管道技术规程》CJJ/T 81的规定。

五、计算供热管道对固定点的作用力时，应根据升温或降温，选择最不利的工况和最大温差进行计算。当管道安装温度低于工

作循环最低温度时，应选用安装温度进行计算。

六、管道对固定点的作用力计算应包括下列内容：

1、管道热胀冷缩受约束产生的作用力；

2、内压产生的不平衡力；

3、活动端位移产生的作用力。

七、固定 点两侧管段作用力合成时应符合下列原则：

1、地上敷设、管沟敷设管道和直埋敷设蒸汽管道应符合下列规定：

1)固定点两侧管段由热胀冷缩受约束引起的作用力和活动端位移产生的作用力的合力相互抵消时，较小方向作用力应乘以0.7的抵消系数；

2)固定点两侧内压不平衡力的抵消系数应取1.0；

3)当固定点承受几个支管的作用力时，应取几个支管不同时升温或降温产生作用力的最不利组合值。

2直埋敷设热水管道应符合下列规定：

1)根据固定点两侧管段土壤摩擦力下降造成的轴向力变化的差异，应按最不利情况进行合成；

2)固定点两侧管段由热胀受约束引起的作用力和活动端作用力的合力相互抵消时，较小方向作用力应乘以0.8的抵消系数；当固定点两侧管段均为锚固段时，抵消系数应取0. 9。能排人凝结水管时，应降温后排放，排放的水质应符合现行国家标准《污水排人城镇下水道水质标准》GB/T 31962的规定。

八、工作压力 大于或等于1. 6MPa，且公称直径不小于500mm的热水管道或公称直径不小于300mm的蒸汽管道的阀门应设置旁通阀。旁通阀的直径宜为主阀门直径的1/10。

九、当动态水力分析需延长输送干线分段阀门关闭时间时，宜采用主阀并联旁通阀的方式。旁通阀直径可取主阀直径的1/4。主阀和旁通阀应按顺序操作，旁通阀必须在全开状态时主阀方可进行关闭操作，主阀关闭后才能关闭旁通阀。

十、由监控系统远程操作的阀门，旁通阀应与主阀连锁控制，主阀和旁通阀操作顺序应符合本标准第8.5.9条的规定。

十一、热水管网宜设置管道泄漏报警系统。

十二、地下敷设管道的检查井应符合下列规定：

1、净空高度不应小于1.8m;

2、人行通道宽度不应小于0.6m;

3、干管保温结构表面与检查井地面距离不应小于0.6m;
