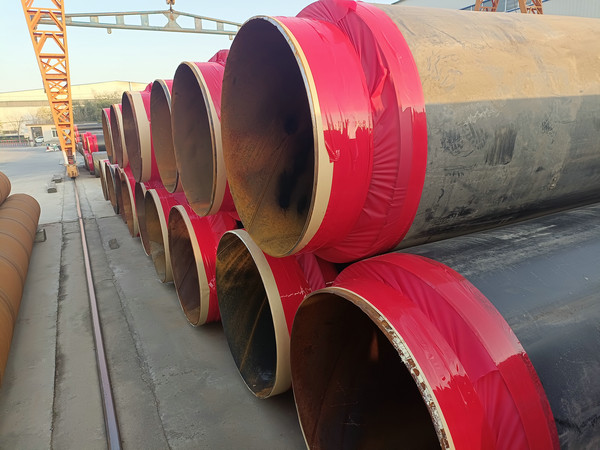

供热管网预制直埋保温管道水力计算

一、一般规定

1、 水力计算应包括下列内容：

a.计算管网主干线、 支干线和各支线的阻力损失；

b.确定供热管网的管径及循环水泵、中继泵的流量和扬程；

c.分析供热系统运行的压力工况，热用户应有足够的作用压头且系统不超压、不汽化、不倒空；

d.进行事故工况计算与分析；

e.必要时进行动态水力计算与分析。

2、水力计算应满足连续性方程和压力降方程。

3、热水管网应在水力计算的基础上绘制各运行方案的主干线水压图。对于地形复杂的地区，还应绘制必要的支干线水压图。

4、热水管网应在水力计算和管网水压图分析的基础上确定中继泵站和隔压站的位置、数量及参数。

5、符合下列条件之一的热水管网，应进行多工况水力计算：

a.多热源供热系统，应按热源投运顺序对每个热源满负荷运行的工况进行水力计算并绘制水压图。

b.常年运行的热水管网，应分别进行供暖期和非供暖期水力工况分析；当有夏季制冷热负荷时，应分别进行供暖期、供冷期和过渡期水力工况分析。

c.当热用户分期建设时，应按规划期设计流量选择管径，并应分期进行管网水力计算，分期确定循环泵参数。

d.全年运行的空调系统庭院管网，应分别进行供暖期和供冷期水力计算，分别确定循环泵参数。

6、 当供热最低保证率不满足本标准第5.0.7条的规定时，应加大不利段管网干线的管径。

7、分布循环泵式供热管网应绘制主干线及各支干线的水压图；当分期建设时，应按建设分期分别进行水力工况计算分析。

8、 蒸汽管网水力计算时，应保证在任何可能的工况下最不利用户的压力和温度满足要求，应按设计流量进行设计计算，并

按最小流量进行校核计算。

9、蒸汽管网应根据管线确定的允许压力降选择管径。

10、蒸汽管网宜按设计凝结水量绘制凝结水管网的水压图。

11、具有下列情况之一的热水管网应进行动态水力分析:

a.长距离输送管线和长输管线。

b.地形高差大。

c.系统工作压力高。

d.系统工作温度高。

e.系统可靠性要求高。

12、动态水力分析应对循环泵或中继泵突然断电、输送干线主阀门非正常关闭、热源换热器停止加热等非正常操作发生时的压力瞬变进行分析。

13、动态水力分析后，应根据分析结果采取下列安全保护措施：

a.设置氮气定压罐；

b.设置静压分区阀；

c.设置紧急泄水阀；

d.延长主阀关闭时间；

e.循环泵、中继泵与输送干线的分段阀连锁控制；

f.提高管道和设备的承压等级；

g.适 当提高定压水平；

h.增加事故补水能力。

二、设计流量

1、热水管网各种热负荷的设计流量应按下式计算：

G=3.6*Q/cp（t1-t2）

式中：

G=管网设计流量（t/h）；

Q=设计热负荷（kW）；

cp=水的比热容（kj/kg.℃）；

t1=管网供水温度（℃）；

t2=各种热负荷相应的管网回水温度（℃）。

2、生活 热水庭院管网设计流量，应符合现行国家标准《建筑给水排水设计标准》GB 50015的规定。

3、当热水管网有夏季制冷热负荷时，应分别计算供暖期和供冷期管网流量，并取较大值作为管网设计流量。

4、热水管网设计流量应根据供热调节方式，取各种热负荷在不同室外温度下的流量叠加得出最大流量值作为管网设计流量。

5、当生活热水换热器与其他系统换热器并联或两级混合连接时，生活热水管网设计流量应取并联换热器的热水管网流量；当生活热水换热器与其他系统换热器两级串联连接时，管网设计流量取值应与两级混合连接时相同。

6、计算热水管网干线设计流量时，生活热水设计热负荷应取生活热水日平均热负荷；计算支线设计流量时，生活热水设计热负荷应根据生活热水用户有无储水箱按本标准第3.1.6条的规定取生活热水日平均热负荷或生活热水最大小时热负荷。

7、蒸汽管网的设计流量，应按生产工艺最大热负荷确定。当供热介质为饱和蒸汽时，设计流量应考虑补偿管道散热损失产生凝结水的蒸汽量。

8、凝结水管道的设计流量应按蒸汽管道的设计流量乘以用户的凝结水回收率加沿途疏水流量确定。
