预制供热管道的保温与防腐

一、一般规定

1、供热管道及设备的保温结构设计，除应符合CJJ/T34-2022标准规定外，还应符合现行国家标准《设备及管道绝热技术通则》GB/T 4272、《设备及管道绝热设计导则》GB/T 8175和《工业设备及管道绝热工程设计规范》GB 50264的有关规定。

2、供热管道、设备、阀门及管路附件均应保温，设备及管道的保温结构表面温度不宜超过50°C。

3、保温材料及其制品的主要技术性能应符合下列规定：

a）无机保温材料的导热系数在平均温度为25°C时，不应大于0.08W/(m.K)；有机保温材料的导热系数在平均温度为50°C时，不应大于0.043W/(m.K)。

b）硬质保温制品的密度不应大于250kg/m3，软质保温制品的密度不应大于150kg/m3 ;

c）硬质预制成刑保温材料的抗压强度不应小干0.4MPa，半硬质保温材料压缩10%时的抗压强度不应小于0.3MPa；

d）站房内及综合管廊内供热管道及管件的保温材料应采用不燃材料或难燃材料。

4、 保温层设计时宜采用经济保温层厚度。当经济保温层厚度不能满足节能、工艺、安全要求时，应按下列技术安全条件确定保温层厚度:

a）管道散热损失；

b）供热介质温降；

c）保温结构外表 面温度；

d）有限空间内 的环境温度。

e）管道或管沟的周围土壤温度。

5、综合管廊应按舱内温度限定条件校核保温层厚度，可利用常设的通风措施进行降温。

二、保温计算

1、经济保温层厚度应根据管道年散热损失、热价、保温结构造价及贷款利率等计算。

2、供热管道保温结构的散热损失、保温层外表面温度、供热介质温降及管沟内温度的计算应按本标准附录C的规定执行。

3、按规定的温降、散热损失、环境温度等技术安全条件计算双管或多管地下敷设管道的保温层厚度时，应选取满足技术安

全条件的经济保温层厚度组合。

4、计算地下敷设管道的散热损失，当管道中心埋深小于2倍管道保温结构外径(或管沟当量外径)时，环境温度应取地表面的土壤自然温度；当管道中心埋深大于或等于2倍管道保温结构外径(或管沟当量外径)时，环境温度可取管道(或管沟)中心埋深处的土壤自然温度。

5、计算年散热损失时，供热介质温度和环境温度应符合下列规定：

a）热水管网介质温度应取运行期间的平均值;

b）蒸汽管网介质温度应取逐个管段年平均值;

c）凝结水管道介质温度应取设计温度;

d）地上敷设的管道， 环境温度应取运行期间室外平均温度;

e）地下敷设的管道，土壤(或地表)温度应取运行期间平均土壤(或地表)自然温度;

f）经常有人工作、有机械通风的通行管沟和综合管廊的沟内温度应取40°C。

6、按规定的供热介质温降条件计算保温层厚度时，应选择最不利工况进行计算。供热介质温度应取计算管段在计算工况下

的介质平均温度，环境温度取值应符合下列规定：

a）地上敷设的管道，应取计算工况下相应的室外空气温度；

b）地下敷设的管道， 土壤(或地表)温度应取计算工况下相应的月平均土壤(或地表)自然温度；

c）通行管沟和综合管廊敷设的管道，管沟内温度应取40C。

7、 按规定的土壤(或管沟)温度条件计算保温层厚度时，供热介质温度和环境温度取值应符合下列规定：

1）蒸汽管网应按下列工况计算，并取保温层厚度较大值：

a）供热介质温度取计算管段的最高温度，环境温度取同时期的月平均土壤(或地表)自然温度；

b）环境温度取最热月平均土壤(或地表)自然温度，供热介质温度取同时期的最高运行温度。

2）热水管网应按下列工况计算，并取保温层厚度较大值：

a）冬季环境温度取最冷月平均土壤(或地表)自然温度，供热介质温度取设计温度;

b）夏季环境温度取最热月平均土壤(或地表)自然温度，供热介质温度取同时期的运行温度。

8、按规定的保温结构外表面温度条件计算保温层厚度时，蒸汽管网的供热介质温度和环境温度取值应符合下列规定：

a）供热介质 温度应取可能出现的最高运行温度；

b）地上敷设的管道，环境温度应取夏季空调室外计算日平均温度；

c）室内敷设的管道，环境温度应取室内可能出现的最高温度；

d）地下敷设的管道， 土壤(或地表)温度应取最热月平均土壤(或地表)自然温度；

e）检查室、通行管沟和综合管廊内的管道，当人员进入维修时，管沟内温度应取40°C。

9、按规定的保温结构外表面温度条件计算保温层厚度时，热水管网应按下列工况计算，并取保温层厚度较大值。

1）冬季供热介质温度应取设计温度，环境温度取值应符合下列规定：

a）地上敷设的管道，环境温度应取供热介质按设计温度运行时的最高室外日平均温度;

b）室内敷设的管道，环境温度应取室内设计温度;

c）地下敷设的管道，土壤(或地表)温度应取最冷月平均土壤(或地表)自然温度;

d）检查室、通行管沟和综合管廊内的管道，当人员进人维修时，沟内温度应取40°C。

2）夏季供热介质温度应取同时期的运行温度，环境温度取值应符合下列规定：

a）地上敷设的管道，环境温度应取夏季空调室外计算日平均温度;

b）室内敷设的管道，环境温度应取室内可能出现的最高温度;

c）地下敷设的管道，土壤(或地表)温度应取最热月平均土壤(或地表)自然温度;

d）检查室、通行管沟和综合管廊内的管道，当人员进人维修时，沟内温度应取40°C。

10、当采用复合保温结构时，耐温高的材料应作内层保温，内外层保温材料的界面温度应等于或小于外层保温材料的允许最

高使用温度的80%。

11、采用软质保温材料时，应按施工压缩后的密度选取导热系数，保温层的设计厚度应为施工压缩后的保温层厚度。

12、计算管道总散热损失时，由支座、补偿器和其他附件产生的附加散热损失可按表11.2. 12给出的散热损失附加系数计算。

三、保温结构

1、保温层外应有 性能良好的外保护层，外保护层的机械强度和防水性能应满足施工、运行的要求，预制保温结构还应满足运输的要求。

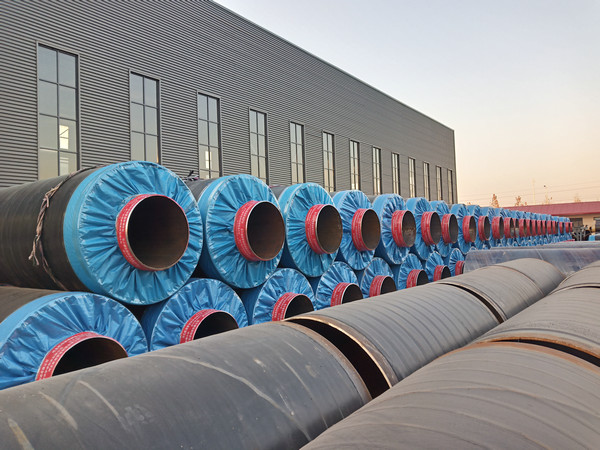

2、室外敷设的管道应采用预制保温管，并应符合国家现行标准的有关规定。

3、管道采用非连续式硬质保温瓦块或含硬质瓦复合式保温结构时，直管段每隔10m~20m及弯头处应预留伸缩缝，缝内应填充柔性保温材料，伸缩缝的外防水层应采用搭接。

4、直埋 敷设的阀门应采用预制保温阀门，其他敷设方式的阀门、法兰等部位宜采用可拆卸式保温结构。

四、 防腐

1、架空敷设和管沟敷设的热水(或凝结水)管道、季节运行的蒸汽管道及附件，应涂刷耐热、耐湿、防腐性能良好的涂料。

2、架空敷设的管道宜采用具有防腐性能的镀锌钢板、铝合金板、不锈钢、彩钢板等做外保护层。

3、地下敷设管道固定支座的承力结构宜采用耐腐蚀材料，或采取可靠的防腐措施。
