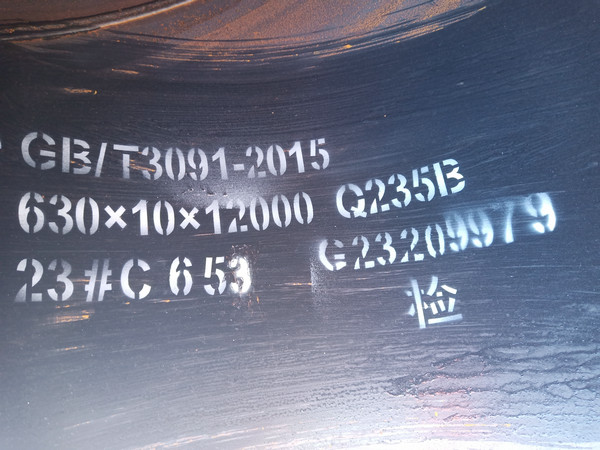

GB/T3091-2015双面埋弧焊螺旋钢管属于国标钢管，GB表示国标，T表示推荐，3091为国标标准编号，2015是指标准发布日期。双面埋弧焊螺旋钢管顾名思义，是经过双面（内焊、外焊）埋弧焊工艺焊接而成的焊道为螺旋形状的钢管，简称螺旋缝钢管。埋弧焊是一种电弧在焊剂层下燃烧进行焊接的方法，其焊接质量稳定、焊接生产率高、无弧光等优点，使其成为钢管制造、压力容器、箱型梁柱等重要钢结构制作中的主要焊接方法。几年来，虽然先后出现了许多种新的焊接方法，但埋弧焊的应用领域依然未受任何影响。从各种熔焊方法的熔敷金属重量所占份额的角度来看，埋弧焊占比较为稳定，且多年来一直变化不大。当焊丝确定以后（通常取决于所焊的钢种），配套用的焊剂则成为关键材料，它直接影响焊缝金属的力学性能（特别是塑性及低温韧性）、抗裂性能、焊接缺陷发生率及焊接生产率等。焊丝与焊剂的配用重量比为焊丝：焊剂=1.1-1.6，视焊接接头类型、所用焊剂种类、焊接规范参数而定。与熔炼焊剂相比，烧结焊剂用量较为节省，约可节省20%。双面埋弧焊螺旋钢管焊接过程是通过操作控制盘上的按钮开关来实现自动控制的。焊接过程中，在工件被焊处覆盖着一层30－50mm厚的粒状焊剂，连续送进的焊丝在焊剂层下与焊件间产生电弧，电弧的热量使焊丝、工件和焊剂熔化，形成金属熔池，使它们与空气隔绝。随着焊机自动向前移动，电弧不断熔化前方的焊件金属、焊丝及焊剂，而熔池后方的边缘开始冷却凝固形成焊缝，液态熔渣随后也冷凝形成坚硬的渣壳。未熔化的焊剂可回收使用。GB/T3091-2015双面埋弧焊螺旋钢管埋弧焊的焊接参数主要有：焊接电流、电弧电压、焊接速度、焊丝直径和伸出长度等。a.焊接电流:当其他参数不变时，焊接电流对焊缝形状和尺寸的影响根据经验得出。一般焊接条件下，焊缝熔深与焊接电流成正比。随着焊接电流的增加，熔深和焊缝余高都有显著增加，而焊缝的宽度变化不大。同时，焊丝的熔化量也相应增加，这就使焊缝的余高增加。随着焊接电流的减小，熔深和余高都减小。b.电弧电压：电弧电压的增加，焊接宽度明显增加，而熔深和焊缝余高则有所下降。但是电弧电压太大时，不仅使熔深变小，产生未焊透，而且会导致焊缝成形差、脱渣困难，甚至产生咬边等缺陷。所以在增加电弧电压的同时，还应适当增加焊接电流。c.焊接速度:当其他焊接参数不变而焊接速度增加时，焊接热输入量相应减小，从而使焊缝的熔深也减小,焊接速度太大会造成未焊透等缺陷。为保证焊接质量必须保证一定的焊接热输入量，即为了提高生产率而提高焊接速度的同时，应相应提高焊接电流和电弧电压。
