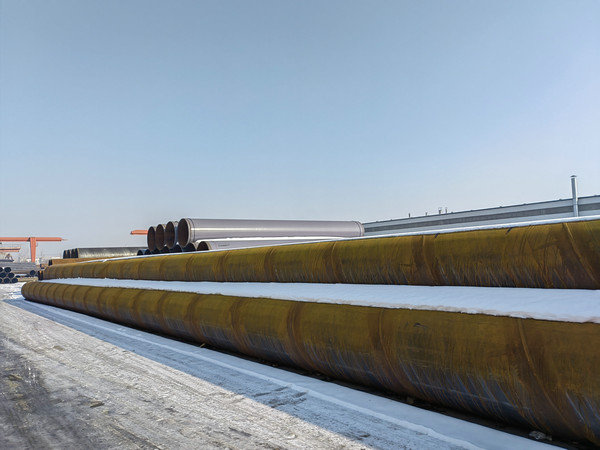

Q235C螺旋缝埋弧焊钢管中的Q235C是一种钢的材质，螺旋缝埋弧焊钢管是一种带有螺旋焊缝的钢管，顾名思义指材质为Q235C的螺旋缝埋弧焊钢管。Q235C中的Q代表的是这种材质的屈服，后面的235，就是指这种材质的屈服值，在235兆帕左右，并会随着材质的厚度的增加而使其屈服值减小。Q235C钢的主要力学性能如下：屈服强度：235MPa；抗拉强度：375-460MPa；伸长率26%；冲击功：27J。Q235C螺旋缝埋弧焊钢管由于含碳适中，综合性能较好，强度、塑性和焊接等性能得到良好配比，用途较为广泛。以Q235C螺旋缝埋弧焊钢管经常温挤压成型，以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管。原材料即带钢、钢卷，焊丝，焊剂，在投入前都要经过严格的理化检验。带钢头尾对接，采用单丝或双丝埋弧焊接，在卷成钢管后采用自动埋弧焊补焊。成型前，带钢经过矫平、剪边、刨边，表面清理输送和予弯边处理。采用电接点压力表控制输送机两边压下油缸的压力，确保了带钢的平稳输送，采用外控或内控辊式成型。采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求，管径，错边量和焊缝间隙都得到严格的控制。内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接，从而获得稳定的焊接规范。焊完的焊缝均经过在线连续超声波自动伤仪检查，保证了螺旋焊缝的无损检测覆盖率。若有缺陷，自动报警并喷涂标记，生产工人依此随时调整工艺参数，及时消除缺陷。采用空气等离子切割机将钢管切成单根，切成单根钢管后，每批钢管都要进行严格的首检制度，检查焊缝的力学性能，化学成份，溶合状况，钢管表面质量以及经过无损探伤检验，确保制管工艺合格后，才能正式投入生产。
