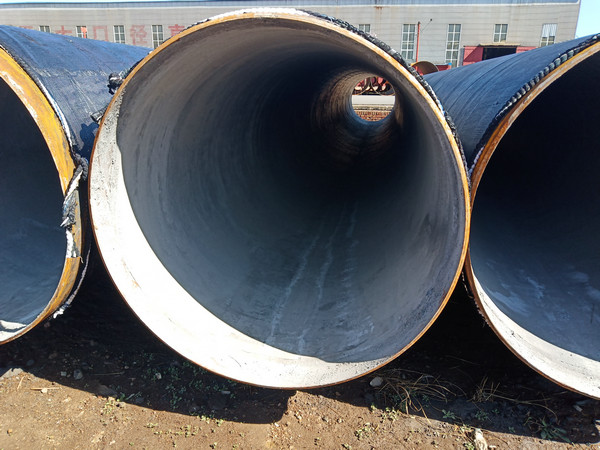

T/CECS10-2019水泥砂浆衬里防腐钢管应采用硅酸盐水泥、普通硅酸盐水泥及矿渣硅酸盐水泥，并符合现行国家标准《通用硅酸盐水泥》GB/T175的有关规定。砂浆中的砂应为天然细砂，砂的质量标准及检验方法应符合现行国家标准《建设用砂》GB/T14684的有关规定，砂中含泥量、云母及其他有害物质之和不应超过总质量的2％。砂应有良好的级配，砂颗粒应能全部通过1.18mm的方孔筛；对于600μm的方孔筛，筛余量不应超过5％；对于300μm的方孔筛，筛余量应为49-60％。衬里砂浆用水宜采用生活饮用水；当采用其他水源时，水中不得含有泥土、油类、酸、碱、有机物等影响衬里质量的物质。T/CECS10-2019水泥砂浆衬里防腐钢管衬里用外加剂不应影响衬里质量和输送水水质。水泥砂浆衬里在工厂预制时，衬里施工完毕的钢管在堆放、运输、装卸、安装及回填土期间应保持稳定状态。水泥砂浆在工厂预制前，钢管最大变形值应满足衬里施工工艺要求，保证衬里厚度均匀、密实和粘附可靠。1、工厂预制衬里时，预制前钢管内壁的除锈方法和除锈等级应满足工厂衬里预制工艺的要求。2、大口径钢管衬里施工时，可在钢管内壁设置增强钢筋或钢筋网，增强钢筋或钢筋网的材质应与钢管相同或相近，钢筋直径或钢筋网厚度不应大于衬里厚度的1/3。3、水泥砂浆应采用机械混合搅拌，砂浆应在初凝前使用。水泥砂浆重量配比宜为1:1或1:2；水泥砂浆坍落度宜取60-80mm，当钢管公称直径小于1000mm时，坍落度不宜大于120mm。4、在工厂预制的钢管和管件衬里宜采用蒸汽养护，养护温度应为57-74摄氏度，养护时间不得少于18个小时。5、工厂预制的衬里在养护期内不得进行管道的装卸和运输。
