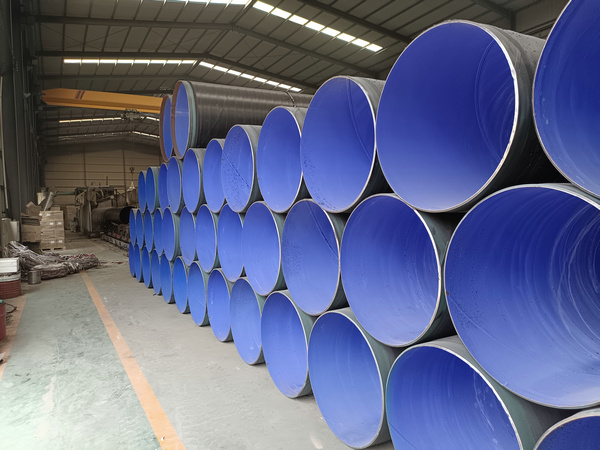

外聚乙烯内环氧树脂防腐厂家钢管涂层有着极高的附着力，其涂层硬度高、耐冲击性好，且有较好的耐化学腐蚀性能。外聚乙烯内环氧树脂防腐钢管具备较高的机械强度，适合比较苛刻的使用环境。内外涂层可阻止金属氧化，具有较好的耐化学腐蚀性能;涂层附着力强，结合强度高，耐冲击性好，粗糙系数和磨阻系数低，抗异物附着性优良。外聚乙烯内环氧树脂防腐还具有抗老化，使用寿命长，尤其适合埋地输水管道用钢管。检验方法包括，外观检查目测检查涂覆钢管的外观质量，试验结果应符合规定。厚度测量从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度，试验结果应符合规定。针孔试验管段试件长度约为1000mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500V，涂层厚度大于0.4mm，试验电压为2000V。检查有无电火花产生，试验结果应符合规定。

外聚乙烯内环氧树脂防腐厂家附着力试验按CJ/T120-2008中7.4.2进行，试验结果应符合规定。弯曲试验DN≤50mm的涂覆钢管进行弯曲试验，管段试件长度为(1200±100)mm。在温度为(20±5)℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30°，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面，试验后，从弯曲圆弧的中部将试件剖开，检查内涂层，试验结果应符合规定。DN50mm管径以下的涂覆钢管进行压扁试验。管段试件尺寸长为(50±10)mm。在温度为(20±5)℃的环境下，如图1所示，将试件置于两板之间，在压力试验机上逐渐压缩至两板间距离为试件外径的五分之四，压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后，检查内涂层，试验结果应符合规定。
