水利水电工程钢岔管的结构设计

一、岔管的主要结构型式可按下列规定选用：

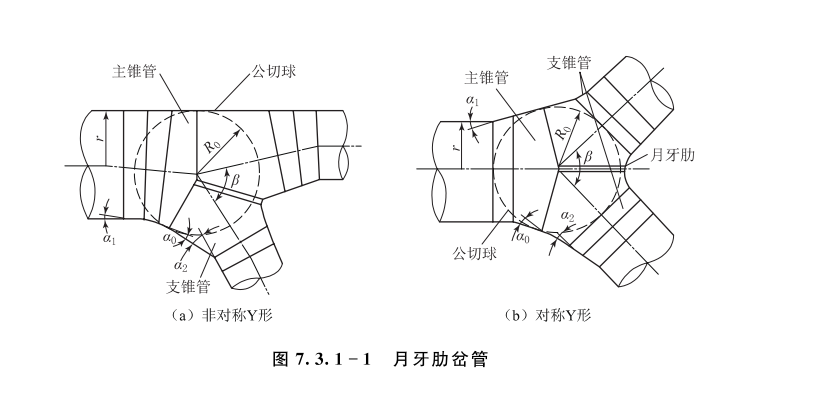

1、月牙肋岔管，如图7.3.1-1所示。

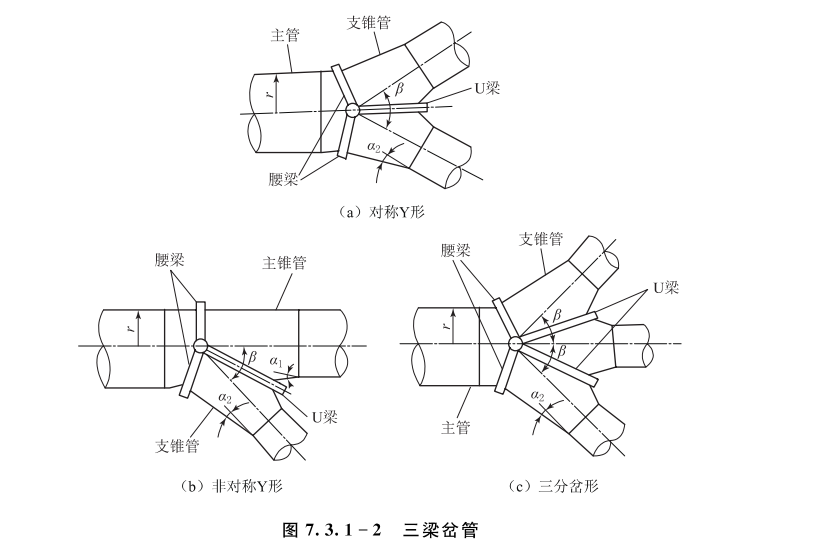

2、三梁岔管，如图7.3.1-2所示。

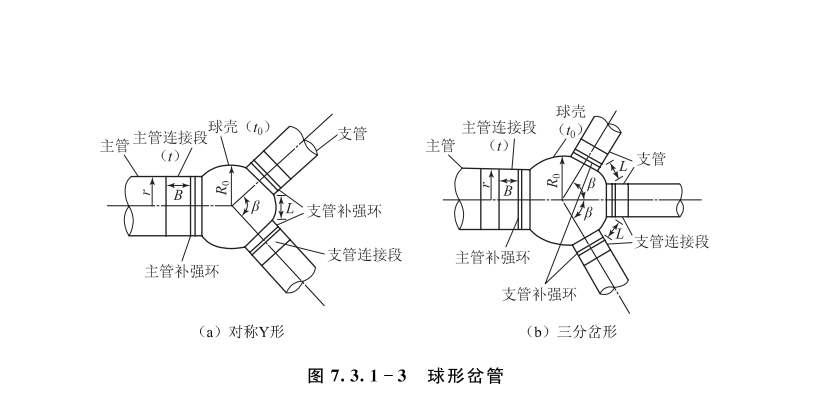

3、球形岔管，如图7.3.1-3所示。

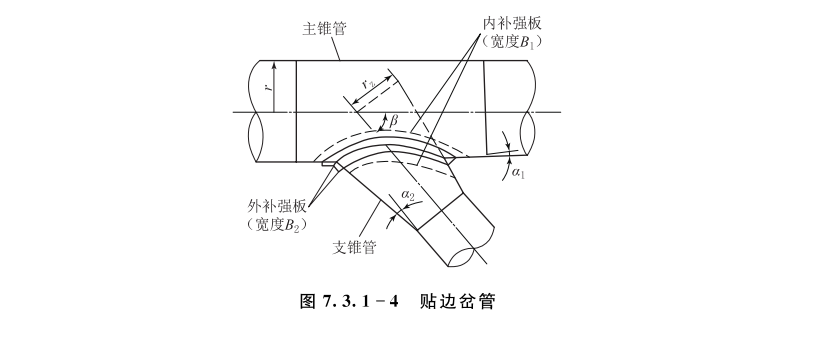

4、贴边岔管，如图7.3.1-4所示。

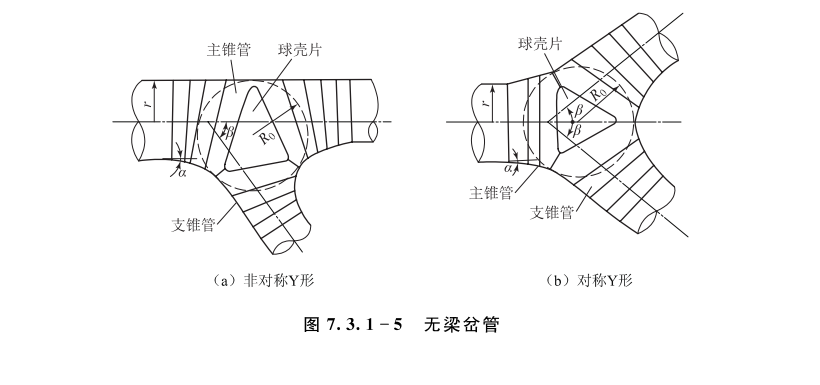

5、无梁岔管，如图7.3.1-5所示。

二、构造要求应符合下列规定：

1、主、支锥管（或柱管）间的连接，除贴边岔管外，应使相贯线为平面曲线。

2、主、支锥管长度及分节，在满足结构布置和水流流态要求下，宜布置紧凑。肋宽比大于0.3的月牙肋岔管宜设置导流板。无梁岔管、球形岔管内部应设置导流板。

3、大型岔管宜按变厚设计。

三、岔管体形参数宜符合下列规定：

1、月牙肋岔管宜符合下列规定：

1）分岔角β宜用55°~90°。

2）钝角区基本锥腰线折角α。宜用10°~15°。

3）支锥管腰线折角α宜小于20°；主锥管腰线折角α」宜用10°~15°。

4）最大公切球半径R。宜为主管半径r的1.1～1.2倍。

2、三梁岔管宜符合下列规定：

1）分岔角β对于对称Y形宜用60°~90°，非对称Y形宜用45°~70°，三分岔宜用50°~70°。

2）主管宜用圆柱管，分岔后锥管腰线折角α」、α可用0°~15°，宜用5°~12°。

3、球形岔管宜符合下列规定：

1）分岔角β对称Y形宜用60°~90°，三分岔宜用50°～70°。

2）球壳内半径R。宜取主管内半径r的1.3~1.6倍，主管内半径较大时取较小值。

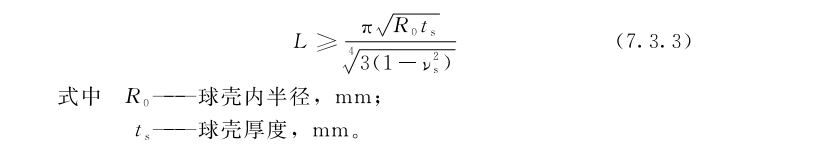

3）相邻支管孔口净距L（弧长）可按公式（7.3.3）计算，且大于300mm：

4、贴边岔管宜符合下列规定：

1）分岔角β宜用45°~60°。

2）主管腰线折角α」宜用0°~7°。

3）支管腰线折角α2宜用5°~10°。

4）支管半径r；与主管半径r之比不宜大于0.5，不应大于0.7。

5、无梁岔管宜符合下列规定：

1）对称Y形分岔角β宜用40°~60°，非对称Y形宜用50°~70°。

2）球壳片曲率半径R。与主管r的比值，对称Y形无梁岔管宜取1.15～1.30，非对称Y形无梁岔管宜取1.20～1.35，主管内半径较大者，可取较小值。

3）腰线转折角α不宜大于12°，若各节等厚，则小直径处可增大至15°～20°。

4）球壳片与连接锥管可不相切，但连接处球壳片切线与锥管母线间的夹角不宜大于5°。

5）球壳片在各顶点处应做成圆弧状，圆弧半径可取3～5倍壁厚，与球壳片相连的锥管应做相应修正。

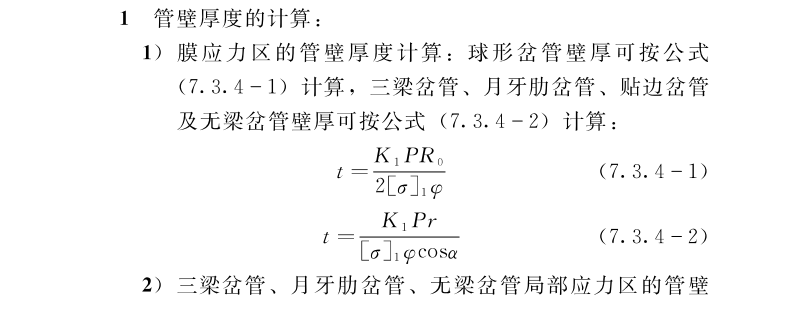

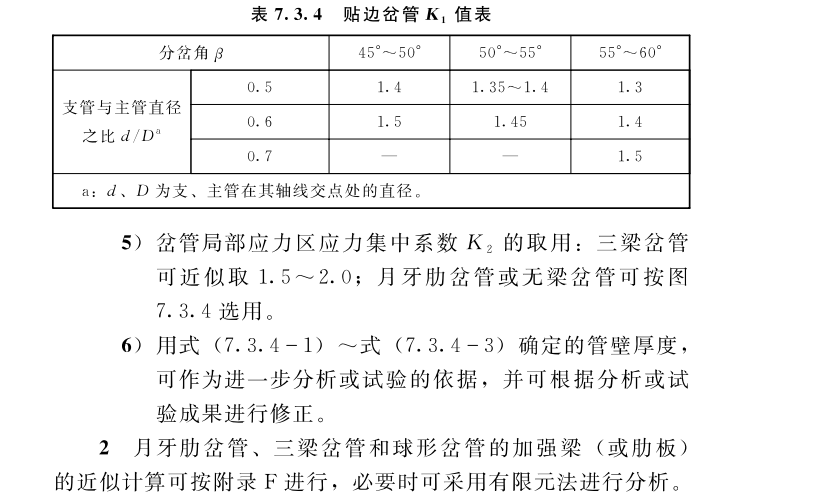

四、岔管由薄壳（柱、锥、球）和加强梁系（或肋板）组成，其初步计算可用结构力学方法作近似计算。重要工程的岔管宜采用有限元法进行整体结构分析，必要时还可做结构模型试验。岔管厚度及加强梁计算应符合下列规定：

五、岔管抗外压稳定计算可采用主管直径按圆柱管估算，按照明钢管或地下埋管校核抗外压稳定，安全系数不应低于主管的

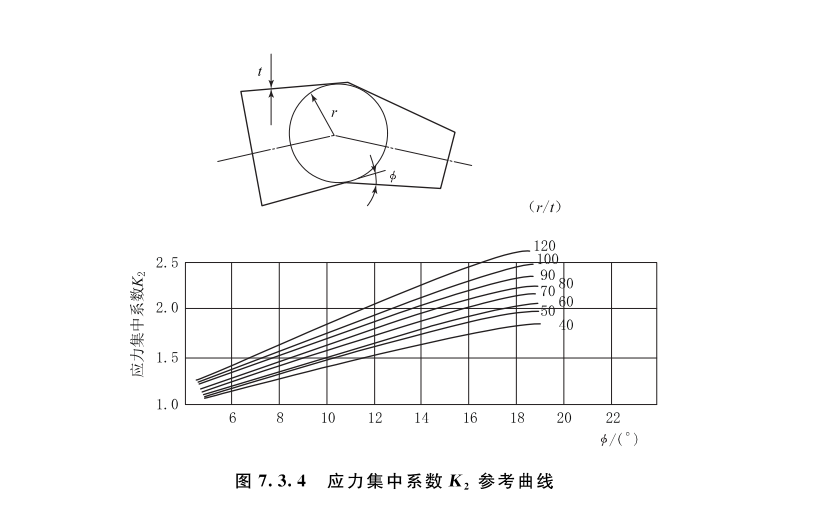

取值，如图7.3.4所示。
