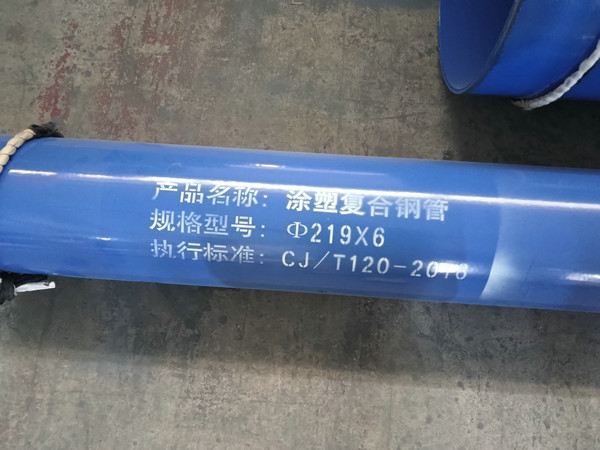

GB/T28897-2021钢塑复合管质量检验：1、外形：钢塑管的形状应为直管，其弯曲度应符合相应基管的规定。2、表面质量：钢塑管内外表面塑层应光滑，不应有气泡、裂纹、脱皮、划痕、凹陷和色泽不均。3、内衬塑结合强度：基管为非螺旋缝焊接钢管的衬塑复合钢管，内衬塑料层与基管之间的结合强度应不小于1.5MPa。4、外覆塑层剥离强度：外覆塑层与基管之间的剥离强度应不小于35N/cm。5、螺旋缝衬塑复合钢管剥离强度：基管为螺旋缝焊接钢管的衬塑复合钢管，内衬塑料层与基管之间的剥离强度应不小于35N/cm。6、涂塑层附着力：聚乙烯涂塑层与基管之间的附着力应不小于30N/cm；环氧树脂涂层与基管之间的附着力应为1级-3级。7、弯曲：公称尺寸不大于DN50的钢塑管应进行弯曲试验。试验时，试样弯曲角度应为：聚乙烯涂塑复合钢管为90°，环氧类涂塑复合钢管为30°，衬塑复合钢管为10°，弯曲半径为钢塑管外径的8倍；试样应不带填充物。对于基管为直缝焊接钢管的钢塑管，其焊缝应位于弯曲方向的外侧面。弯曲后沿试样最大弯曲处两侧各150mm锯断，将该段试样从弯曲圆弧的中部纵向剖开，剖开后的试样不应出现裂纹，钢与内外塑层之间不应出现分层现象。8、压扁：公称尺寸大于DN50且不大于DN600的钢塑管应进行压扁试验。压扁试样的长度应不小于64mm。对于基管为直缝焊接钢管的钢塑复合管.两个试样的焊缝应分别与施力方向成90°和0°位置。压扁试验时，对于衬塑复合钢管，两平板间距离为钢管外径的3/4；对于热塑性（如聚乙烯、聚丙烯等)涂塑复合钢管，两平板间距离为钢管外径的2/3；对于热固性（如环氧树脂）涂塑复合钢管，两平板间距离为钢管外径的4/5。压扁后，试样表面不应出现裂纹，基管与内外塑层之间不应出现分层现象。9、 耐冷热循环：用于输送热水的钢塑管应进行耐冷热循环试验。试样经3个周期冷热循环试验后，塑层不应出现变形和裂纹，塑层与基管之间的结合强度应符合7.4.3的规定，剥离强度应符合7.4.4或7.4.5的规定。10、涂塑层冲击：钢塑管内涂塑层应进行冲击试验。试验后，试样涂层不应出现剥落、断裂。11、涂覆塑层针孔：钢塑管内外表面涂覆塑层应进行电火花检测，检测时，钢塑管表面应无电火花产生。12、特殊用途：消防用钢塑管的技术要求应符合GB/T5135.20的规定。
