涂塑钢管兼具了普通钢管的高强度及塑脂产品的抗防腐性能。产品抗压性能达到1.0-6.0MPa。

涂塑防腐钢管检测方法：

1.外观检查

目测检查涂覆钢管的外观质量。

2.厚度测量

从涂覆钢管的两端取不同长度的两个横断面，在每个横断面用电磁测厚仪测量圆周上直交的任意四点的涂层厚度。

3.针孔试验

管段试件长度约为1000mm，用电火花检漏仪对钢管涂层在规定试验电压下进行检查，涂层厚度不大于0.4mm，试验电压为1500 V，涂层厚度大于0.4mm，试验电压为2000V。检查有无电火花产生。

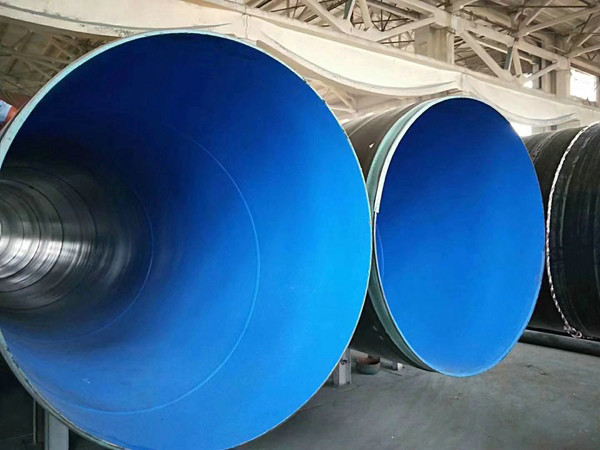

涂塑防腐钢管

4.附着力试验

附着力试验按CJ/T 120-2008中7.4.2进行，试验结果应符合5.6的规定。

5.弯曲试验

DN≤50mm的涂覆钢管进行弯曲试验。管段试件长度为(1200±100)mm。

在温度为（20±5）℃的环境下，以钢管公称通径的8倍为曲率半径，弯曲角度为30°，在弯管机或模具上进行弯曲。弯曲试验时管内不带填充物，焊缝位于弯曲主面的侧面。

试验后，从弯曲圆弧的中部将试件剖开，检查内涂层。

6.压扁试验

DN>50 mm的涂覆钢管进行压扁试验。管段试件尺寸长为（50±10）mm。

在温度为（20±5） ℃的环境下，将试件置于两平板之间，在压力试验机上逐渐压缩至两平板间距离为试件外径的五分之四，压扁时涂覆钢管焊缝垂直于载荷施加方向。试验后，检查内涂层。

7.压扁试验

8.冲击试验

从涂覆钢管的任意位置切取长约100mm的试样，在温度为（20±5）℃的环境下，按规定进行冲击试验，观察内涂层的损坏情况。试验时，焊缝应在冲击面相反的方向。

9.真空试验

管段试件长度为（500±50）mm，使用适当的措施堵住管道进出口，从进口逐渐增加负压至660mm汞柱，保持1min，验后检查内涂层。

10.高温试验

管段试件长度为（100±10）mm，将试件放置在恒温箱中，升温至（300±5）℃，并恒温1h，然后取出自然冷至常温。试验后，取出试件并检查内涂层(允许外观颜色变深、发暗现象)。

涂塑防腐钢管

11.涂塑防腐钢管低温试验

管段试件尺寸长度为（100±10）mm，将试件放置在低温箱中，降温至（-30±2）℃，并恒温1h，然后取出放置在温度为（20±5）℃的环境下（4～7）h。

12.压力循环试验

与水压供给系统相连接，充水排除空气，然后进行3000次从（0.4±0.1）MPa至 MPa的交变水压试验，每次试验的周期不大于2s。试验后检查内涂层。

13.温度循环试验

管段试件长度为(500±50)mm，将试件按下列顺序在每个温度条件下放置24h：

（50±2）℃；

（-10±2）℃；

（50±2）℃；

（-10±2）℃；

试验后试件放置在温度为(20±5)℃的环境中24h，检查内涂层情况。

14.温水老化试验

管段试件尺寸长度约为100mm，管段两端裸露处应进行相应的防腐处理，将管段放置在（70±2）℃的蒸馏水中浸泡30d，试验后取出自然冷却至常温，检查试件内涂层。
