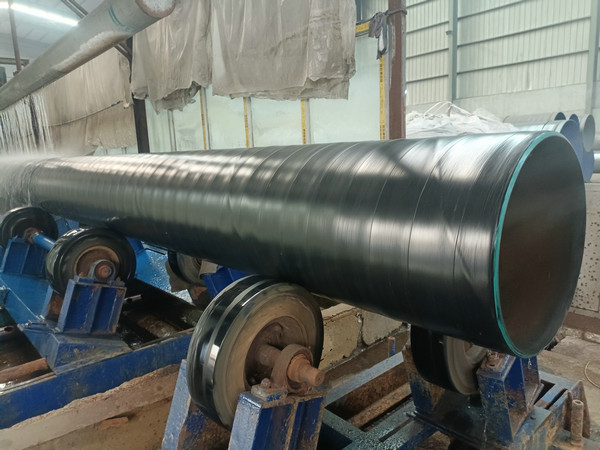

3LPE三层结构聚乙烯防腐钢管技术要求：3LPE(三层聚乙烯)防腐钢管是一种结合环氧粉末(FBE)的防腐性能与聚乙烯(PE)层机械保护的高效防腐管道技术，广泛应用于石油、天然气、化工及供水等领域的埋地或海底管道工程。以下是对3LPE三层结构聚乙烯防腐钢管技术要求的详细阐述：一、防腐层结构与材料要求：1、三层复合结构： 底层(环氧粉末FBE)：厚度≥80μm(普通级)或100-400μm(加强级)，通过静电喷涂与钢管表面形成化学键结合，提供优异的附着力和阴极剥离抗力。中间层(胶粘剂AD)：厚度170-250μm，采用共聚物材料，密度0.92-0.94g/cm³，熔融指数1.5-3.0g/10min，确保环氧层与聚乙烯层的粘结强度。外层(聚乙烯PE)：厚度根据防腐等级调整，普通级1.8-2.0mm，加强级2.2-2.4mm，特加强级2.9-3.7mm；采用高密度聚乙烯(HDPE)，维卡软化点≥110℃，炭黑含量2.5±0.5%以增强耐候性。2、材料性能指标：环氧粉末：固化温度230±10℃，胶化时间≤30秒(200℃条件下)；聚乙烯层：断裂伸长率≥600%，耐环境应力开裂(F50)≥1000h；胶粘剂：剥离强度≥70N/cm(23℃)或≥40N/cm(70℃)。二、生产工艺技术要求：1、钢管预处理： 抛丸除锈至Sa2.5级清洁度，锚纹深度50-100um表面盐分含量≤20mg/m²(海底管道要求≤10mg/m²)。2、涂覆工艺：中频感应加热：钢管预热温度180-220℃(环氧粉末喷涂需230±10℃)；三层同步涂覆：生产线速度8-12米/分钟，采用缠绕式或圆模包覆式工艺；水冷系统：分段梯度降温，冷却速率≤30℃/min。三、性能检测标准：1、实验室检测： 附着力测试：48小时阴极剥离半径≤8mm(23℃)或≤15mm(70℃)；抗冲击强度：23℃下≥10J，-30℃低温冲击保留率≥85%；耐化学性：在10%HCl、5%NaCl或饱和Ca(OH)₂溶液中浸泡30天无起泡在线检测； 电火花检漏：普通级9kV，加强级15kV，特加强级20kV；厚度测量：允许偏差±10%，最小局部厚度不小于标称值80%。五、执行标准：GB/T 23257-2017《埋地钢质管道聚乙烯防腐层》(现行国家标准)；SY/T0413-2002《埋地钢质管道聚乙烯防腐层技术标准》(部分内容仍适用)；GB/T9711-2017《石油天然气工业管线输送系统用钢管》(工作钢管标准)。
