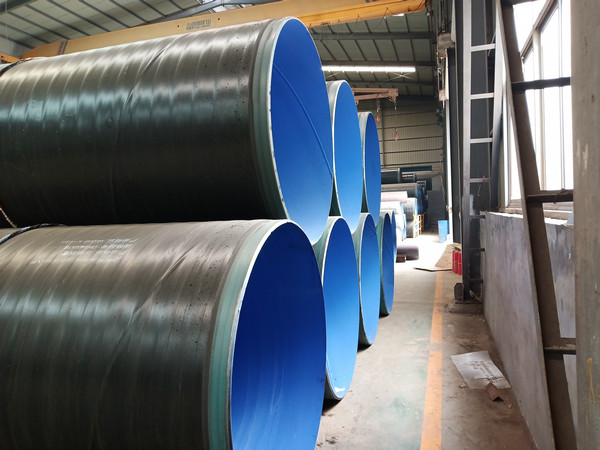

TPEP（内熔结环氧外3PE）防腐钢管：内熔结环氧外3PE防腐钢管简称TPEP防腐钢管，是以钢管为基材，管体内壁采用热熔结环氧粉末防腐方式，将粉末经高温加热熔结后均匀地涂敷在钢管管体表面，形成钢塑复合层，外壁采用三层结构缠绕聚乙烯防腐。TPEP防腐钢管是在外单层聚乙烯、内环氧复合钢管基础上的升级换代产品，是一种新型的防腐生产工艺。结构主要包括：内壁热熔结环氧涂层厚度（>0.4mm）：耐化学腐蚀、抗阴极剥离，光滑、环保。外壁第一层环氧粉末（≥120um）：耐化学腐蚀、抗阴极剥离。第二层胶粘剂（≥170um）：对底层环氧与外层聚乙烯的粘结作用。第三层聚乙烯（2.2-4.2mm）：机械保护、防腐蚀。

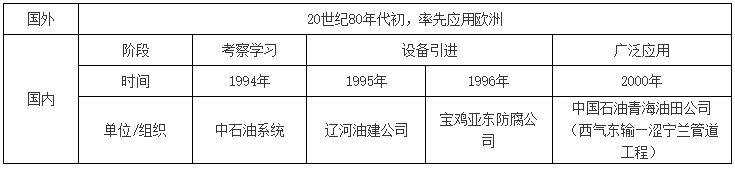

一、产品在国内外发展及应用情况：

二、产品性能：

TPEP复合涂层：聚乙烯和环氧都具有优良的耐腐性，聚乙烯属于热塑性物质，柔性好，耐磕碰；环氧树脂属于极性分子，有羟基基团，在一定温度下，易与钢管发生反应，附着力极强，因此两种材料的组合属于目前防腐行业最佳搭配。1、耐腐蚀性与抗渗性好：环氧涂层和聚乙烯层具有高抗渗性、高密封性，绝缘性能强（剥离强度N/cm：20℃±5℃：≥100，60℃±5℃：≥70）；耐腐蚀性能比内EP、外PE涂塑复合钢管提高3-5倍。设计使用寿命不低于50年（国内油气领域应用已有20多年历史，国外使用已30多年）。2、内壁光滑、糙率小：内壁糙率0.0081-0.0091，平均0.0086（中国水利科学研究院检测中心检测结果），水头损失小，且内壁不宜结垢。3、3PE防腐钢管重量轻、韧性高：管材重量较轻且韧性高，施工安装吊装方便，适应各种复杂地形，对地基基础要求低，抗基础沉陷、抗地震能力强。4、绿色安全、环保：内壁熔结环氧粉末为绿色食品级，外壁使用聚乙烯缠绕，环保性好，通过了卫生健康安全检测。5、粘结性强、抗冲击性能好：内壁及外壁底层采用中频加热熔结环氧粉末，大大提高了涂层的附着力，外壁缠绕聚乙烯层大大增强了耐磕碰性能；韧性高，防应力裂变性强，抗冲击性能好（冲击强度≥8J/mm）。

三、应用领域：

产品适用于引水工程、水利、市政给水、石油天然气输送、煤矿及电厂等其他流体输送。

四、执行标准：

外防腐层执行标准：GB/T23257-2017《埋地钢质管道聚乙烯防腐层》；

内防腐层执行标准：CJ/T120-2016《给水涂塑复合钢管》。

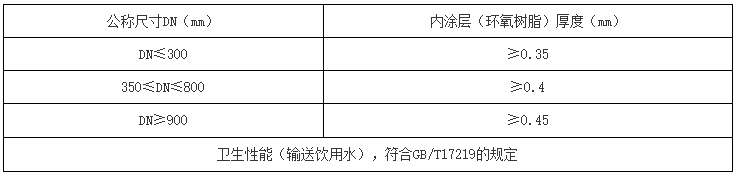

内环氧涂层厚度（CJ/T120-2016）

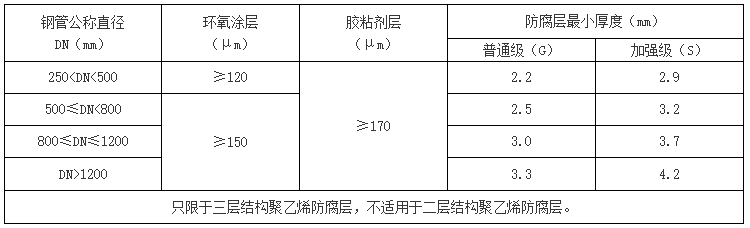

外3PE防腐层厚度（GB/T23257-2017）

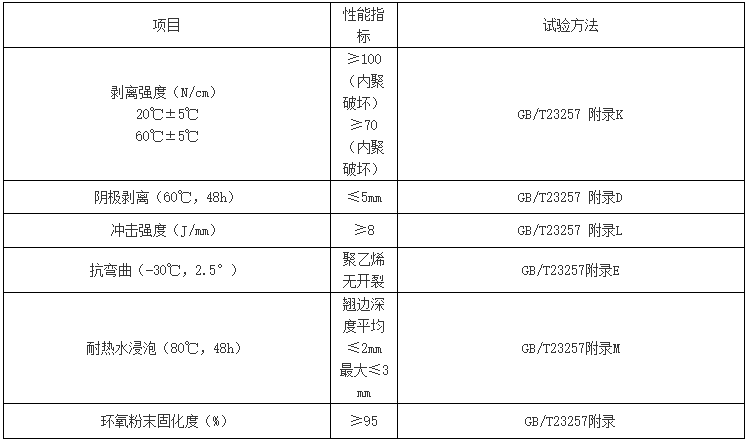

外3PE防腐层性能指标（GB/T23257-2017）

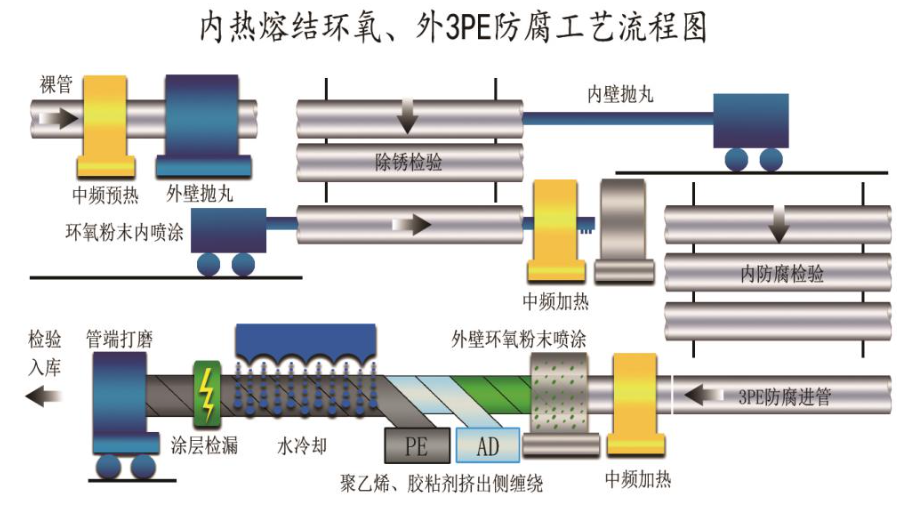

五、TPEP（内熔结环氧外3PE）防腐钢管防腐工艺流程：

六、规格尺寸：

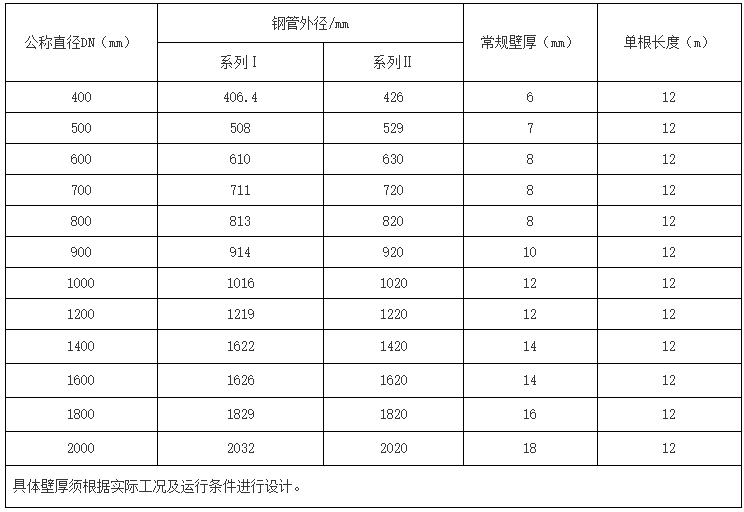

TPEP（内熔结环氧外3PE）防腐钢管常用规格尺寸表

七、连接方式：

1、焊接接口

TPEP（内熔结环氧外3PE）防腐钢管施工安装主要采用焊接方式，施工安装成本相对柔性接口较高，但接口密封性及安全系数相对较高。焊接形成的焊缝从强度、受力状况等方面进行分析，焊接接口要优于承插接口，所以在压力等级较高的工况和使用状况比较复杂的场合下，宜采用焊接的形式。

2、内衬不锈钢接口：

为了解决小口径管内壁防腐层补口问题，采用钢管两端内壁加焊S304不锈钢，焊接完成后，内壁不需再进行补口，一般适用于DN600及以下口径。
