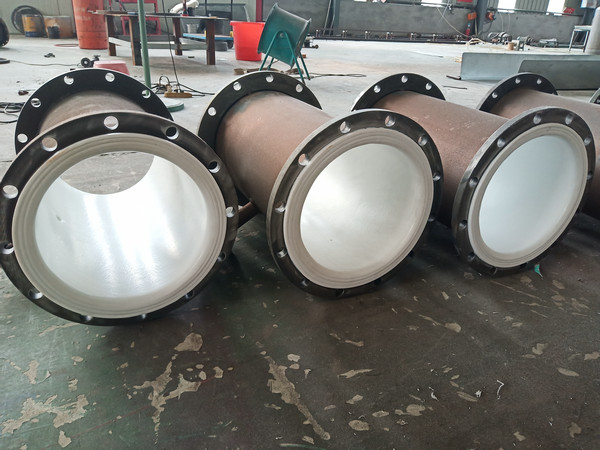

HG/T20538-2023衬塑钢管技术要求：

1、钢管管件材料

1.1钢管应选用无缝钢管和焊接钢管,材料应满足设计文件要求。

1.2管件宜选用现行国家标准《钢制对焊无缝管件》GB/T12459、《钢板制对焊管件》GB/T 13401中的碳钢管件,也可选用符合其他国标或美标材料的管件。

1.3法兰宜选用现行行业标准《钢制管法兰、垫片、紧固件》HG/T20592~20615中的碳钢法兰，也可选用符合其他国标或美标材料的法兰。

1.4焊接材料应符合现行国家标准《碳钢焊条》GB/T5117的规定。

2、衬里材料

2.1聚丙烯树脂(PP)的技术要求、试验方法、检验规则应符合现行国家标准《聚丙烯(PP)树脂》GB/T 12670 的规定。

2.2聚乙烯树脂(PE)的技术要求、试验方法、检验规则应符合现行国家标准《聚乙烯(PE)树脂》GB/T 11115 的规定。

2.3超高分子量聚乙烯(UHMW-PE)的技术要求、试验方法、检验规则应符合现行行业标准《超高分子量聚乙烯管材》QB/T 2668的规定。

2.4聚四氟乙烯(PTFE)的技术要求、试验方法、检验规则应符合现行行业标准《模塑用聚四氟乙烯树脂》HG/T2902的规定，内衬层的密度≥2.16 g/cm，且不得有气泡、裂纹和杂质存在。

3、买方的管道设计文件应满足下列要求：

3.1、买方应向供货方提交管道轴测图和设计说明等设计文件。

3.2、管道轴测图可以手工绘制、计算机绘制。

3.3、管道轴测图的画法、图形表示法及尺寸标注宜符合现行行业标准《化工装置管道布置设计规定》HG/T 20549或《化工工艺设计施工图内容和深度统一规定》HG/T20519的要求。

4、设计说明应包含对衬塑钢管和管件的各项常规技术要求和特殊技术要求，预制的公差要求、试验和检验要求、防腐要求、包装运输要求等。

供货方的工厂预制文件应包括下列内容：

4.1、供货方根据买方提供的轴测图将管道分解成管段并提供管道元件清单，必要时设计预留段。

清单上应根据双方的技术协议注明原材料要求，并绘制工厂预制轴测图。

4.2、工厂预制轴测图的编制应以设计文件为依据，按介质流向对整个管道系统进行分段和顺序编号，应以法兰连接点为分段点。

4.3、工厂预制轴测图上应注明管段加工长度、尺寸偏差、调节余量和管道的坡度和坡向。

4.4、供货方还应提供相应的管道元件编号和清单。

5.5、管道预制完成后应将实际尺寸标注在工厂预制轴测图中作为竣工图提供给用户。

供货方应随时与买方沟通确认，工厂预制轴测图应提交给买方审核,并按审查意见对管道预制文件进行修改，经买方确认后，方可进行预制。对加工、预制、验收的特殊要求应及时告知供货方。
