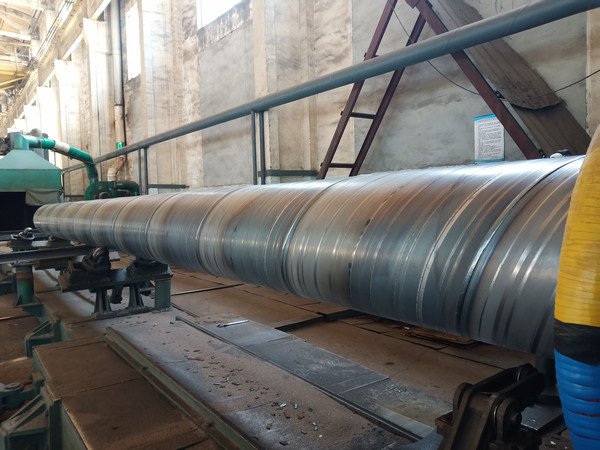

双面埋弧焊螺旋钢管的焊接参数主要有：焊接电流、电弧电压、焊接速度、焊丝直径和伸出长度等。a、焊接电流：当其他参数不变时，焊接电流对焊缝形状和尺寸会有一定的要求。一般焊接条件下，焊缝熔深与焊接电流成正比。随着焊接电流的增加，熔深和焊缝余高都有显著增加，而焊缝的宽度变化不大。同时，焊丝的熔化量也相应增加，这就使焊缝的余高增加。随着焊接电流的减小，熔深和余高都减小。b、电弧电压：电弧电压的增加，焊接宽度明显增加，而熔深和焊缝余高则有所下降。但是电弧电压太大时，不仅使熔深变小，产生未焊透，而且会导致焊缝成形差、脱渣困难，甚至产生咬边等缺陷，所以在增加电弧电压的同时，还应适当增加焊接电流。c、焊接速度：当其他焊接参数不变而焊接速度增加时，焊接热输入量相应减小，从而使焊缝的熔深也减小。焊接速度太大会造成未焊透等缺陷。为保证焊接质量必须保证一定的焊接热输入量，即为了提高生产率而提高焊接速度的同时，应相应提高焊接电流和电弧电压。d、焊丝直径与伸出长度：当其他焊接参数不变而焊丝直径增加时，弧柱直径随之增加，即电流密度减小，会造成焊缝宽度增加，熔深减小。反之，则熔深增加及焊缝宽度减小。当其他焊接参数不变而焊丝长度增加时，电阻也随之增大，伸出部分焊丝所受到的预热作用增加，焊丝熔化速度加快，结果使熔深变浅，焊缝余高增加，因此须控制焊丝伸出长度，不宜过长。e、焊丝倾角：焊丝的倾斜方向分为前倾和后倾。倾角的方向和大小不同，电弧对熔池的力和热作用也不同，从而影响焊缝成形。当焊丝后倾一定角度时，由于电弧指向焊接方向，使熔池前面的焊件受到了预热作用，电弧对熔池的液态金属排出作用减弱，而导致焊缝宽而熔深变浅。反之，焊缝宽度较小而熔深较大，但易使焊缝边缘产生未熔合和咬边，并且使焊缝成形变差。f、其他：1.坡口形状； 2.根部间隙； 3.焊件厚度和焊件散热条件等。
