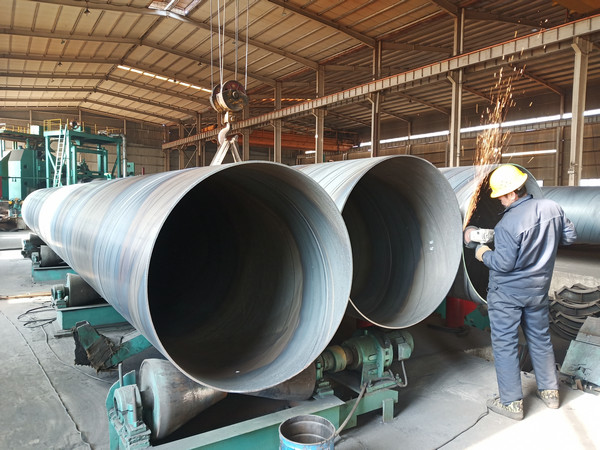

螺旋钢管焊接时常见缺陷：螺旋钢管在使用过程中一定要做好防锈工作，否则会影响到其使用效果和寿命，在焊接时也可能会遇到一些问题，螺旋钢管焊接时常见的缺陷如下：1、硫裂：焊接硫偏析带很强的板材时硫偏析带中的硫化物进入焊缝金属而产生的裂纹。其原因是在硫偏析带中含有低熔点的硫化铁和钢中存在氢气。2、咬边：咬边是沿着焊缝中心线在焊缝边部出现V形沟槽。咬边是在焊速、电流、电压等条件不适当的情况下产生的。其中焊接速度太高要比电流不适合更容易引起咬边缺陷。3、热裂纹：在埋弧焊接中，焊道内可产生热裂纹，特别是在起弧和熄弧弧坑处容易发生裂纹。为消除这种裂纹，通常在起弧和熄弧处装有垫板，并在板卷对焊接结束时，可将螺旋钢管逆转而将焊进叠焊。4、气泡：气泡多发生在焊道中央，其主要原因是氢气依旧以气泡的形式隐藏在焊缝金属内部，所以，消除这种缺陷的措施是首先必须清除焊丝和焊缝的锈、油、水分及湿气等物质，其次是必须很好地烘干焊剂除去湿气。

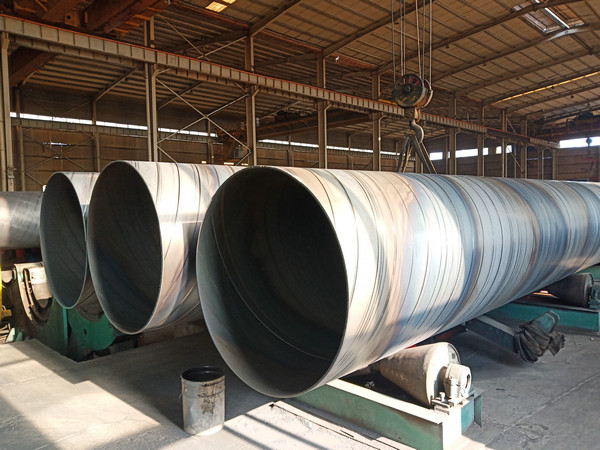

螺旋钢管承压能力强、塑性好、便于焊接和加工成型，因此在很多场合具有广泛的应用。保管螺旋钢管产品的场地或仓库，应选择在清洁干净、排水通畅的地方，远离产生有害气体或粉尘的厂矿。在场地上要清除杂草及一切杂物，保持钢材干净。在仓库里不得与酸、碱、盐、水泥等对钢材有侵蚀性的材料堆放在一起。不同品种的钢材应分别堆放，防止混淆，防止接触腐蚀。
