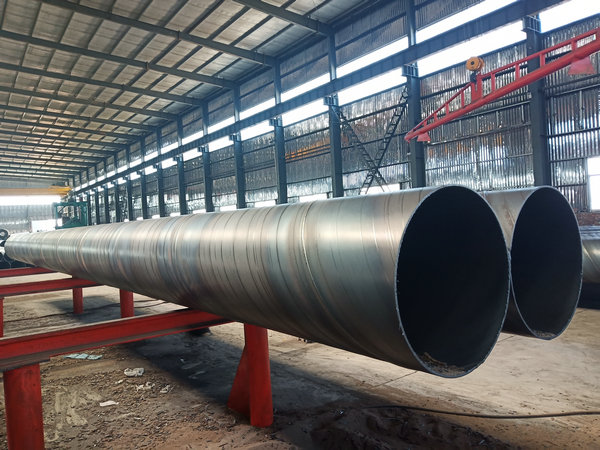

材质L245N螺旋缝埋弧焊钢管的检验方法是利用一些物理现象进行测定或检验的方法,材料或工件内部缺欠情况的检查，一般都是采用无损探伤的方法。无损探伤有仪器探伤、射线探伤、渗透探伤、磁力探伤等；受压容器，除进行密封性试验外，还要进行强度试验。常见有水压试验和气压试验两种，它们都能检验在压力下工作的容器和管道的焊缝致密性。气压试验比水压试验更为灵敏和速，同时试验后的产品不用排水处理，对于排水困难的产品尤为适用，但试验的危险性比水压试验大。进行试验时，遵守相应的安全技术措施，以防试验过程中发生事故。致密性检验，贮存液体或气体的连接容器，其焊缝的不致密缺欠，如贯穿性的裂纹、气孔、夹渣、未焊透和疏松组织等，可用致密性试验来发现。致密性检验方法有：煤油试验、载水试验、水冲试验等。材质L245N螺旋缝埋弧焊钢管将带钢送入焊管机组，经多道轧辊滚压，带钢逐渐卷起，形成有开口间隙的圆形管坯，调整挤压辊的压下量，使焊缝间隙控制在1-3mm，并使焊口两端对齐。如间隙过大，则造成邻效应减少，涡流热量不足，焊缝晶间接合不好而产生未熔合或开裂。焊接热量过大，造成焊缝烧损：或者焊缝经挤压、滚压后形成深坑，影响焊缝表面质量。将管坯的两个边缘加热到连接温度后，在挤压辊的挤压下，形成共同的金属晶粒互相渗透、结晶，终形成牢固的焊缝。在使用过程中，螺旋钢管的主应力方向，即钢管轴线方向的当量缺欠长度比直缝管小：其次，由于管线钢均为轧制钢板，冲击韧性有较大的各向异性，顺轧制方向的CVN值可比垂直于轧制方向的CVN值高3倍。材质L245N螺旋缝埋弧焊钢管属于管线钢输送管道，L表示line（管线）的意思，245表示其屈服强度≥245MPa，其抗拉强度≥415MPa，伸长率≥21.0%。管线钢管在焊接性能方面非常突出，因此常被用于石油或是天然气等输送上。
