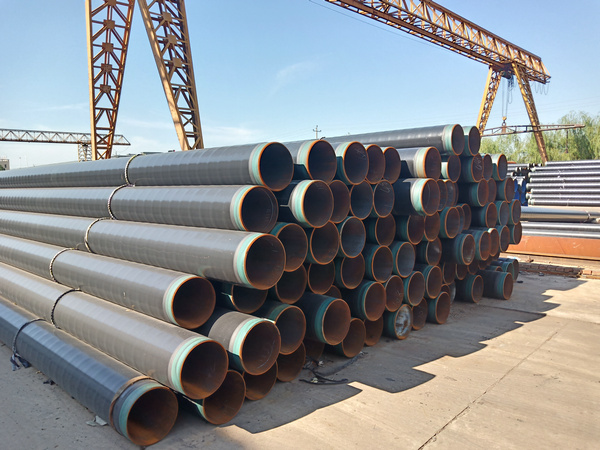

加强级3pe防腐钢管底层为环氧树脂涂层，中间层为胶粘剂，外层为挤出聚乙烯，各层之间相互紧密粘接，形成一个整体结构。它利用环氧粉末与钢管表面很强的粘结力而提高粘结性，利用挤出聚乙烯优良的机械强度、化学稳定性、绝缘性、抗植物根茎穿透性、抗水浸透性等来提高其整体性能。三层PE防腐涂层的整体性能表现更为突出，更为全面，适用于对覆盖层机械性能、耐土壤应力及阻水性能要求较高的苛刻环境，如碎石土壤、石方段、土壤含水量高、植物根系发达地区。加强级3pe防腐钢管在防腐层涂敷前，先清除钢管表面的油脂和污垢等附着物，并对钢管预热后进行表面预处理，钢管预热温度为40-60℃。表面预处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923中规定的Sa2.5级的要求，锚纹深度达到50μm-75μm。钢管表面的焊渣、毛刺等应清除干净。应用无污染的热源将钢管加热至合适的涂敷温度，环氧粉末涂料均匀地涂敷到钢管表面；胶粘剂的涂敷必须在环氧粉末胶化过程中进行；聚乙烯层的涂敷可采用纵向挤出工艺或侧向缠绕工艺。公称直径大于500mm的钢管，宜采用侧向缠绕工艺。采用侧向缠绕工艺时，应确保搭接部分的聚乙烯及焊缝两侧的聚乙烯完全辊压密实，并防止压伤聚乙烯层表面；采用纵向挤出工艺时，焊缝两侧不应出现空洞。聚乙烯层涂敷后，确保熔结环氧涂层固化完全，然后用水冷却至钢管温度不高于60℃。加强级3pe防腐钢管防腐层厚要比普通级3pe防腐钢管更厚一些，耐防腐、机械性能更高一些。
