热缩带与热缩套的接口方法：（1）确定热缩带与热缩套的搭接长度。（2）截取热缩带的长度。（3）热缩带的一端裁去倒角50×15mm。（4）将热缩带胶层向内包覆在接口处，并保证热缩带在搭接处居中位置。（5）先用小火依次将搭接的两层热缩带烘烤至胶层微化并搭接固定住，再将胶层已烘烤过的压盖居中扣在搭接缝上，然后用中火来回均匀烘烤压盖直至压盖与热缩带粘接无翘边和气泡。加热过程中可用手套或压滚抚压盖使其与热缩带紧密粘接。（6）压盖压紧后，从热缩带的中部开始，烘烤与套管搭接的一边，烘烤时应从底部开始，并遵循由下向上、由里向外的烘烤规则，以避免气泡产生，（7）调整喷枪火焰长度，先沿热缩带中部环向均匀加热，中间收缩完后再依次加热两端，加热过程中喷枪应来回移动以保证热缩带不局部过热。（8）加热收缩时应仔细观察热缩带边沿是否有热熔胶溢出。（9）待收缩完毕后，再次检查热缩带和压盖是否有翘边和气泡存在，若有应及时修补排除气泡保证热缩带和压盖整。

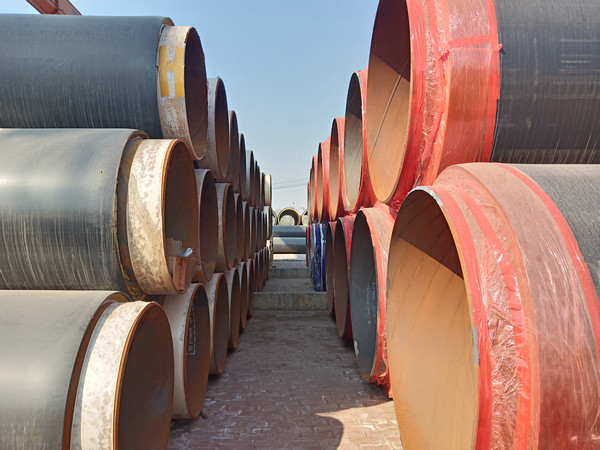

聚氨酯保温钢管接口处理方法：聚氨酯保温钢管在完毕以后需要对接口进行补口处理，以下是接口处理方案流程。确定管道合格并表面处理、安装前套管内外及管部两端的泥土及污物，保证塑料粘接部位清洁干净。聚乙烯厚皮护套截取、宽度（60cm）长度围绕保温管一周、并搭接3-5cm.确定接头套管和聚乙烯外套管的搭接尺寸，将接头套管放置在接头处，保证外套管居中，然后进行热收缩带安装。热缩带密封各个连接处、（两端缠绕一周并搭接3-5公分、中间横向连接处覆盖热缩带）热缩套和外套管粘接部位的泥土及污物，宽度大于热缩带的宽度，有油污的地方用酒精清洗干净，并将粘接部位打毛，打毛宽度大于热缩宽度。粘接部位有水的地方应保证晾干或用烘灯烘干。确定补口皮套密封后开孔以便加入黑白混合料、黑颜色的即为黑料、略带红颜色的称为白料。取一个器皿、分别倒入黑料、白料/按比例黑白料比1.1并迅速搅拌、均匀后迅速倒入补口开孔处形成聚氨酯发泡。发泡完成后封口完成。
