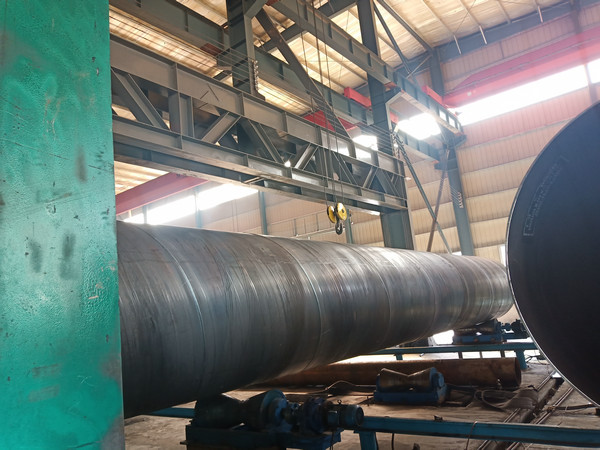

螺旋钢管焊缝气孔分析：螺旋钢管焊缝产生气孔的因素有：焊剂中的水分、污物、氧化皮和铁屑。连接的成份及覆盖厚度，钢板的表面质量以及钢板边板处理，连接工艺及螺旋钢管成型工艺等。相关防治措施为：1焊剂成分。连接含有适量的CaF2和SiO2时，会反应吸收大量的H2，生成稳定性很高且不溶于液态金属的HF，从而可以防止氢气孔的形成。2焊剂的堆积厚度一般为25-45mm，焊剂颗粒度大、密度小时堆积厚度取大值，反之取小值；大电流、低焊速堆积厚度取大值，反之取小值，此外，夏天或空气湿度大时，回收的焊剂应烘干后再使用。3钢板表面处理。为避免开卷矫脱落的氧化铁皮等杂物进入成型工序，应设置板面清扫装置。4钢板板边处理。钢板板边应设置铁锈和毛刺装置，以减少产生气孔的可能。装置的位置好安装在铣边机和圆盘剪后。装置的结构是一边2个上下位置可调整间隙的主动钢丝轮，上下压紧板边。5焊缝形貌。螺旋钢管焊缝的成型系数过小，焊缝的形状窄而深，气体和夹杂物不容易浮出，易形成气孔和夹渣。一般焊缝成型系数在1.3-1.5，厚壁螺旋钢管取大值，薄壁取小值。6减小次级磁场。为了减少磁偏吹的影响，应使工件上连接电缆的连接位置仅可能远离连接终端，避免部分连接电缆在工件上产生次级磁场。认识螺旋钢管在工业领域中的作用：螺旋钢管在现代工业领域中得到了广泛的使用和推广，我们能够认识到的是这种管道材料在实际利于的使用规模很大，在很多的大型建筑工地上。
