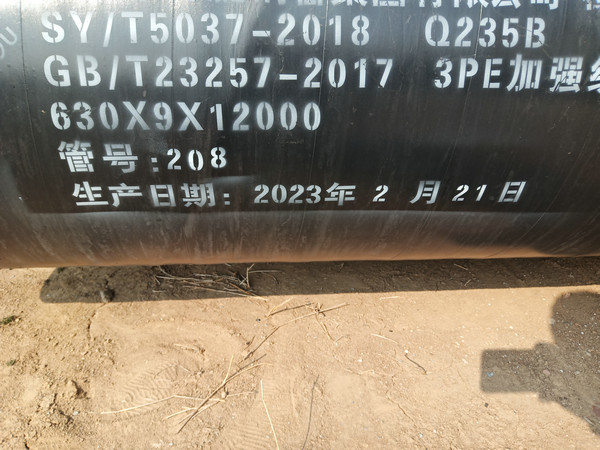

3PE加强级防腐钢管在防腐层涂敷前，先清理钢管表面的油脂和污垢等附着物，并对钢管预热后进行表面预处理，钢管预热温度为40-60℃。表面预处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》GB/T 8923中规定的Sa2.5级的要求，锚纹深度达到50μm-75μm。钢管表面的焊渣、毛刺等应清理干净。应用无污染的热源将钢管加热至合适的涂敷温度，环氧粉末涂料均匀地涂敷到钢管表面；胶粘剂的涂敷必须在环氧粉末胶化过程中进行；聚乙烯层的涂敷可采用纵向挤出工艺或侧向缠绕工艺。公称直径大于500mm的钢管，宜采用侧向缠绕工艺。采用侧向缠绕工艺时，应确保搭接部分的聚乙烯及焊缝两侧的聚乙烯完全辊压密实，并防止压伤聚乙烯层表面；采用纵向挤出工艺时，焊缝两侧不应出现空洞。聚乙烯层涂敷后，确保熔结环氧涂层固化完全，然后用水冷却至钢管温度不高于60℃。

3PE加强级防腐钢管对小于或等于30mm的损伤，宜采用辐射交联聚乙烯补伤片修补。修补时，先除去损伤部位的污物，并将该处的聚乙烯层打毛。然后将损伤部位的聚乙烯层修切成圆形，边缘应倒成钝角。在孔内填满与补伤片配套的胶粘剂，然后贴上补伤片，补伤片的大小应保证其边缘距聚乙烯层的孔洞边缘不小于100mm 。贴补时，应边加热边用辊子滚压或戴耐热手套用手挤压，排出空气，直至补伤片四周胶粘剂均匀溢出。对大于30mm的损伤，先除去损伤部位的污物，将该处的聚乙烯层打毛，并将损伤处的聚乙烯层修切成圆形，边缘应倒成钝角。在孔洞部位填满与补伤片配套的胶粘剂，贴上补伤片。然后，在修补处包覆一条热收缩带，包覆宽度应比补伤片的两边至少各大50mm。补伤时也可以先清理表面，然后用双组分液态环氧涂料防腐，干膜厚度与主体管道相同，然后贴上补伤片或再加热收缩带。
